三联供热多能互补太阳能生活热水系统
2021-08-20
一、技术原理
本系统综合了太阳能集热系统，超低温高效能热泵辅助加热系统及电加热辅助加热系统及智能控制系统，远程监控与服务系统，恒温恒压热水系统及智能节水控制系统。系统集热方式采用定温分时步进水方式，太阳能优先，指定时间段内保证热水箱达到指定水位，如果太阳能不足则用热泵补足，电辅加热作为备用，当水箱水位满箱之后，热水存储时间过长而出现水温下降后，会自行启动循环泵，并使其热泵进行补热，保证热水箱的水温度恒定。
集热水箱的热水通过过度泵送入恒温水箱，整个系统在制热时只需启动电动阀，不用水泵，已达到做大限度的节能效果。整个系统采用远程监控技术，实时监控系统运营情况，出现故障及时报警。
供热水管道：把经过增压泵加压后的热水引到各个水点，主管道有保温层，末端有回水管，在用水时段之前10分钟，增压水泵自动启动，热水在管道内循环流动，使供热水管网内始终充满恒定温度的热水，确保水龙头一开即出热水。 系统防冻：系统配置电伴热及防冻循环双重防冻措施。流量计费的环保型智能卡用水管理系统，保证学生用水与费用节约，合理，清楚。

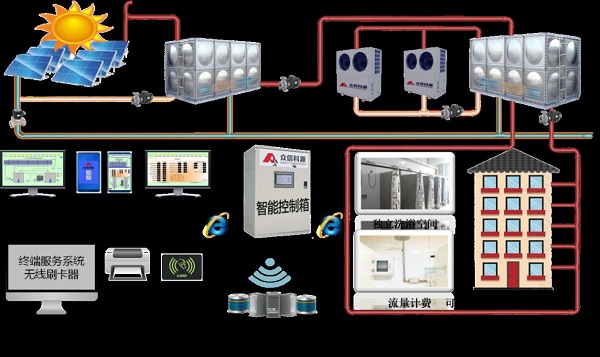

系统演示如下图：
二、节能效果
系统制热，产生热水COP1:6到1:7之间节约能耗86%。
三、应用领域
需要生活用水的高校医院企业工厂等领域。
四、技术应用案例
西北工业大学云天苑F座学生公寓三联供热多能互补太阳能热水系统项目，由西北工业大学与北京众信科源科技有限公司以BOT合作的方式由北京众信科源科技有限公司投资，于2019年7月19日开工，同年8月20日完工投入使用，采用太阳能集热器，超低温高校空气源热泵，电辅加热三种热源联供产生热水，避免单一热源供应热水的不稳定性与不节能不环保的局限性采用智能控制恒温恒压供应热水系统，管网同程控制，远程操控与监控系统，使整个热水系统的运行与监管达到24小时无缝衔接。
铺设管路3000米，铺设21组147平米太阳能集热器（21组*7平米每组占地面积=147平米），空气源热泵10P*3台，电辅热5根*9KW,铺设管路3000米，每天产生热水40T，可满足整栋楼376个淋浴头，1500名学生使用。年节能节约用水1800吨，节约用电10万度。
